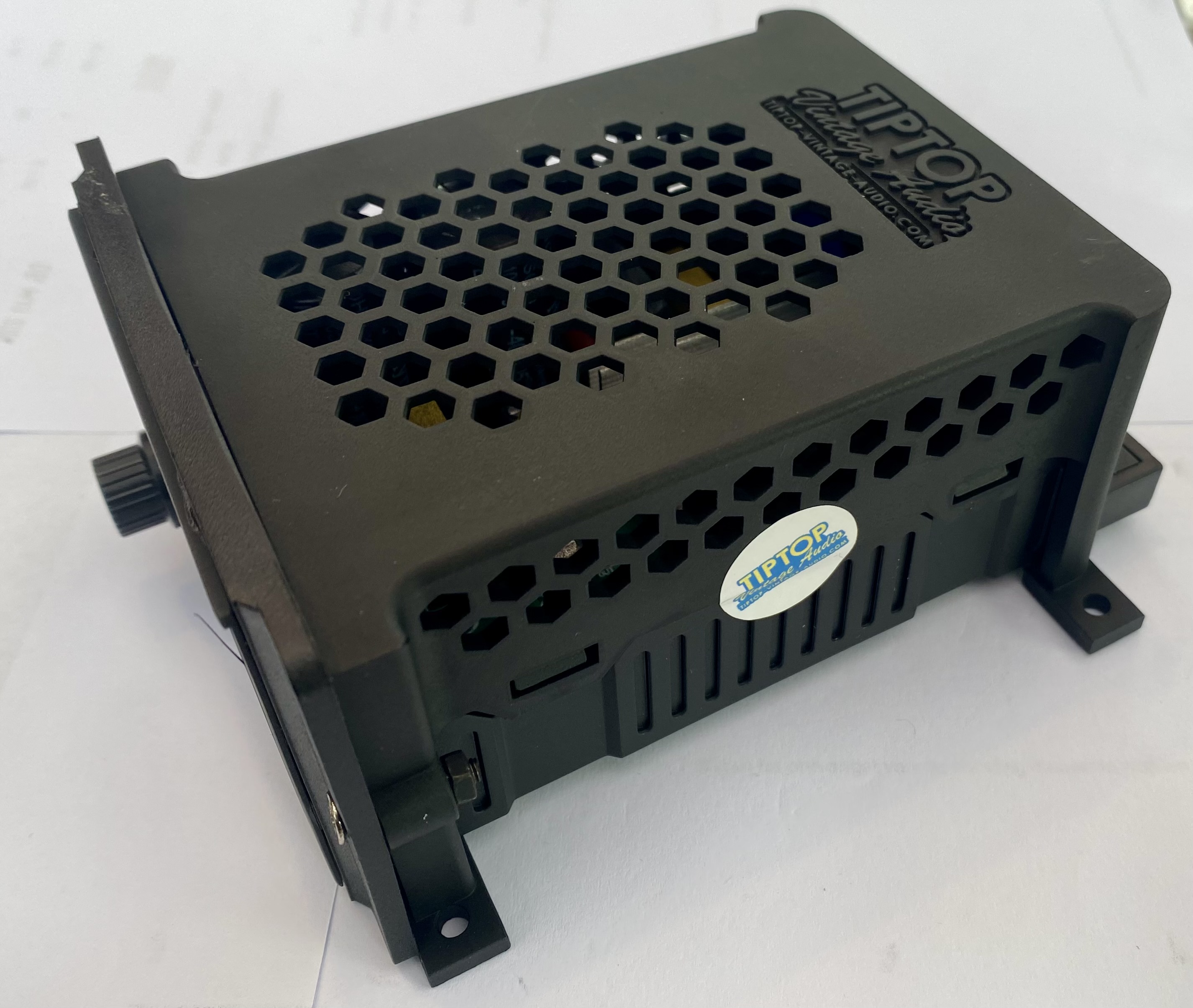

Frequentie Omvormer 110V

artikel nr. ns.JB-110-750

Niet langer in ons assortiment maar wel nog te verkrijgen bij fiftiesstore.nl !! Kopieer onderstaande link naar je browser...

https://www.fiftiesstore.nl/frequency-converter-50-to-60-hertz-for-45rpm-and-78rpm-jukeboxes.html?___store=nl

Wanneer je een Jukebox, een Leslie-box, een draaitafel, een bandrecorder of welk ander apparaat dan ook met een motor uit Amerika hebt dan zijn er twee problemen. De Nederlandse netspanning en de Nederlandse netfrequentie zijn anders.

Om onze netspanning van 230 Volt om te zetten naar de 110 Volt die het Amerikaanse apparaat nodig heeft is vrij eenvoudig, daar zijn volop omvormers voor te krijgen. Maar als het apparaat ook een motor bevat dan is dit niet voldoende. De draaisnelheid van de motor is namelijk afhankelijk van de lichtnet frequentie. Omdat onze frequentie 50 Hz is in plaats van de Amerikaanse 60 Hz draait de motor dus te langzaam. En dat merk je, in bijvoorbeeld een jukebox speelt de muziek te langzaam.
Ook is dit meestal slecht voor de motor. Deze draait namelijk niet optimaal waardoor hij te warm wordt en dat gaat weer ten koste van de levensduur.

Je moet dus ook de frequentie aanpassen, en precies dat doet deze Frequentie Omvormer / Frequentie regelaar.

Deze omvormer zet 110 Volt 50 Hz om in 110 Volt 60 Hz. (instelbaar tussen 30 en 70 Hz)

Hoe aan te sluiten:
Je hebt nog steeds een omvormer van 230 naar 110 Volt nodig. Deze bestaat normaal uit een kastje dat je in het stopcontact steekt en waar de Amerikaanse stekker ingestoken kan worden. Voor de frequentie regelaar moet het aan te passen apparaat open. Lokaliseer de 2-aderige draad naar de motor en maak deze los van de motor. Sluit deze draad aan op de "IN" aansluiting van de frequentie regelaar. Verbind de "UIT" aansluiting van de frequentieregelaar met de motor. Klaar !
Bij kleinere apparaten zoals een platenspeler kan de frequentieregelaar ook tussen de omvormer en het aangesloten apparaat geplaatst worden.

Opmerkingen, belangrijk, eerst lezen !!

- Overtuig je er van dat de motor op de netspanning werkt (in dit geval 110V). Meet dit bij twijfel even na. Deze frequentie omvormer is niet geschikt voor motoren of netspanningen van 230 Volt !!
- De motor mag niet zwaarder zijn dan 500 Watt

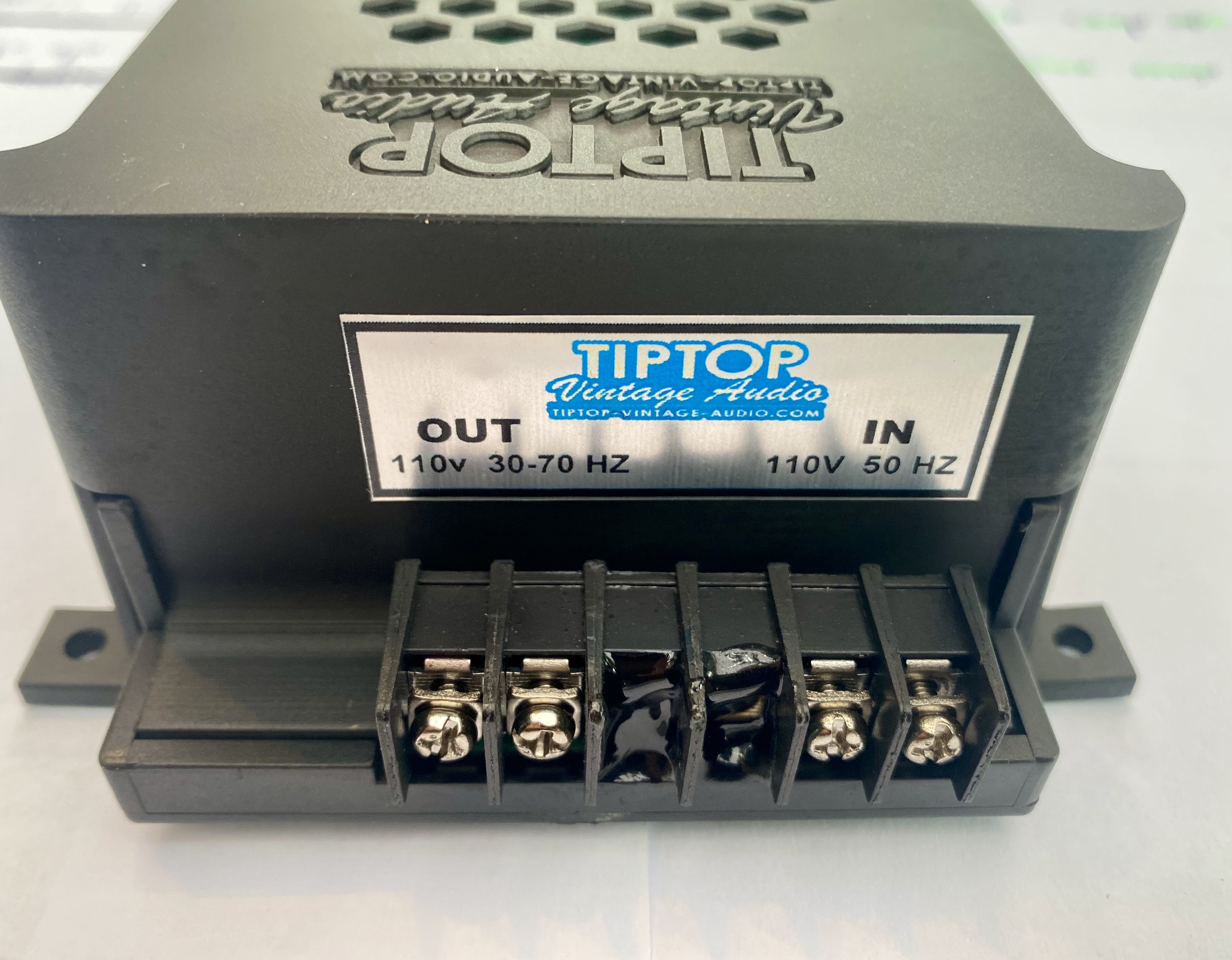

- Monteer de frequentie regelaar op de juiste manier. De draden waar de spanning op staat op "IN" en de draden naar de motor op "UIT" De frequentieregelaar is beveiligd tegen overbelasting, maar NIET op verkeerd om aansluiten. Bij verkeerd om aansluiten gaat hij defect en dat valt niet onder de garantie.
- Monteer de frequentie regelaar indien mogelijk in het apparaat. In bijvoorbeeld een jukebox is er plaats zat. Lukt dit niet leidt de aansluitdraden buiten het apparaat en monteer de frequentie omvormer in een apart kastje zodat de draden niet aangeraakt kunnen worden.
- De uitgangsfrequentie, en dus de motorsnelheid is instelbaar met een draaiknop. Wanneer je een oscilloscoop of frequentiemeter hebt dan kan je daarmee de juiste frequentie instellen. Als je hier niet over beschikt dan moet dit op gehoor. Je kan bijvoorbeeld vaststellen hoe lang een bepaald muzieknummer duurt, en dan de frequentie regelaar bijstellen tot dit hiermee overeenkomt.

Technische gegevens:
Ingangspanning: 110 Volt - 50Hz
Uitganspanning: 110 Volt - 30 tot 70 Hz instelbaar met draaiknop
Vermogen: maximaal 500 Watt
Microprocessor gestuurd.
Mooie Sinusvormige uitganspanning.
Formaat: 107mm x 145mm x 60mm (hoog)
Gewicht: ca. 300 gram
Beveiliging tegen overbelasting: Ja
Beveiliging tegen te hoge ingangspanning / verkeerd aansluiten: Nee
Beveiliging tegen omkeren polariteit: n.v.t. (wisselspanning)
